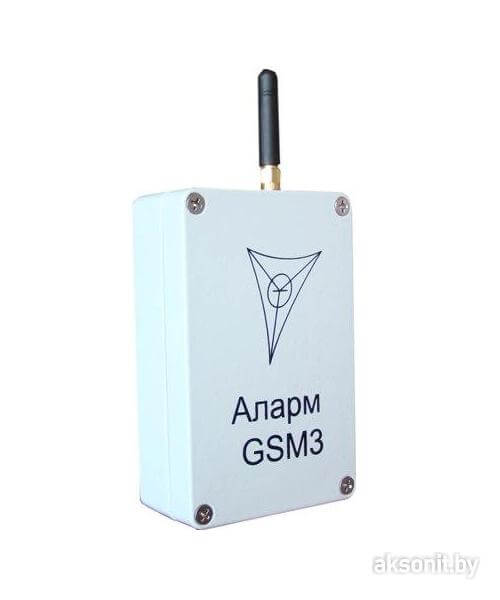

Модуль является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов. Область применения модуля – централизованные системы охранной сигнализации объектов (квартир, офисов, складов, школ, отделений банков, торговых, административных и производственных помещений и т.п.).
Модуль обеспечивает:
— опрос состояния объектовых приборов приемно-контрольных (ППК);
— постановку (снятие) на охрану (с охраны) и контроль состояния 2-х собственных шлейфов сигнализации (ШС);
— передачу информациии по 1-му или 2-м каналам связи об изменении состояния ППК и собственных ШС на пульт централизованного наблюдения системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся» (ПЦН СПИ) посредством технологии пакетной передачи данных стандарта UMTS/HSDPA (технология 2G/3G) — три режима работы на ПЦН СПИ;
— передачу информации об изменении состояния ППК и (или) собственных ШС по 1-му каналу связи на сотовый телефон (телефон хозяина) посредством службы коротких сообщений (SMS) — три автономных режима работы;
— выдачу сигнала для управления исполнительными устройствами.
Технические характеристики
Напряжение питания от источника питания постоянного тока номинальным напряжением 12 В – (9-14) В.
Потребляемый ток – не более 150 мА.
Кратковременно (в режиме передачи данных) потребление тока может увеличиваться до 1 А.
Чувствительность приемной части со стороны линии связи – не менее 300 мВ.
Уровень выходного сигнала на линии связи – не менее 300 мВ.
Время готовности к работе – не более 2 мин.
Наработка на отказ – не менее 20 000 ч.
Срок службы – 10 лет.
Класс степени защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 – III.
Габаритные размеры – 140х80х40 мм.
Масса – не более 0,7 кг.
В качестве источника электропитания модуля могут использоваться:
— источник питания ППК (обязательно наличие в ППК кислотной свинцовой аккумуляторной батареи (АКБ) емкостью не менее 7 А∙ч) – применяется в любом из режимов работы на ПЦН СПИ и автономном режиме 1;
— резервируемый автономный источник питания постоянного тока номинальным напряжением 12 В, выходным током не менее 1 А, АКБ емкостью не менее
7 А∙ч (РИП) – применяется в качестве дополнительного источника питания в любом из режимов работы на ПЦН СПИ и автономном режиме 1, либо, если модуль используется только для управления исполнительными устройствами, – в любом из автономных режимов работы.
Суммарное количество подключаемых к модулю ППК информационной емкостью до 8-ми ШС каждый не должно превышать 8-ми (7-ми в случае, если сам модуль используется в качестве ППК). При этом ППК с количеством ШС менее 8-ми (в том числе и сам модуль) учитываются как ППК, имеющие 8 ШС.
Допустимо использование ППК информационной емкостью более 8-ми ШС. При этом суммарное количество ШС всех ППК, подключенных к модулю, не должно превышать 64-х.
Модуль, в зависимости от программирования SIM-карт, используется в следующих режимах:
а) режимы работы на ПЦН СПИ:
б) автономные режимы работы:
В модуле исполнения «А» дополнительно (по желанию заказчика) устанавливаются версии ПО, функционально отличающиеся от базовых:
– в режиме работы на ПЦН СПИ с дополнительной передачей показаний счетчиков электроэнергии на АСКУЭ «Конус-Е»;
– в составе системы мобильной тревожной сигнализации в качестве устройства контроля кнопки тревожной сигнализации, установленной в автомобиле.
В режимах работы на ПЦН СПИ SIM-карты для установки в модуле, приобретаются в соответствующем подразделении Департамента охраны МВД Республики Беларусь, либо у сотового оператора (при организации владельцем модуля собственного ПЦН СПИ).
SIM-карты программируются собственником ПЦН СПИ или изготовителем модуля с помощью устройства соединительного УС-GSM и специализированного ПО (SIM_Prog.ехе), либо через сотовый модем в терминальном режиме (программа HyperTerminal либо аналогичная).
В автономных режимах SIM-карта для установки в модуле приобретается у сотового оператора и программируется пользователем либо изготовителем модуля.
